splay tree

Definice

Jedná se o stromovou datovou strukturu (binary search tree, která se sama vyvažuje pomocí operací find, insert, delete) a zaručuje amortizovanou složitost ($O(\log n)$) na všechny tyto operace.

To znamená, že jedna operace může trvat worst-case $O(n)$, ale pro $m$ operací platí složitost $O(\log m)$.

Princip

Funguje na principu splay operace, které udržuje strom přibližně vybalancovaný.

Všechny klasické operace (insert, find, delete) jsou zkombinované se splay. Splayování strom restrukturuje a prvek se kterým jsme pracovali se vždy dostane do kořene (a zároveň většinou spraví část stromu)

[!important] Z toho plyne Nedávno přistupované uzly mají tendenci zůstávat blíž kořenu (#Access lemma (Věta o přístupu))

Výhody

Oproti ostatním samovyvažovacím stromovým strukturám, má splay tree dvě hlavní výhody:

  1. Nemusí si ukládat vyvažovací informace (jako např. red-black tree, AVL tree)
  2. Díky principy algoritmu operací find, insert a delete se často přistupované prvky udržují na vrcholu stromu a zaručují rychlý přístup

Nevýhody

  1. Jedna konkrétní operace může v nejhorším případě trvat $O(n)$ (amortized complexity)
  2. Čtení tedy zapisuje do paměti. find operace modifikuje strukturu. (těžší paralelismus, cache trashing)

Splay

splay

Operace

Popis tří hlavních operací find, insert a delete

find(x)

Myšlenka operace je nalezení libovolného prvku ve splay tree a amortizovaná složitost je $O(\log n)$.

Algoritmus

  1. Pokusíme se najít hledaný prvek $x$. (klasickým algoritmem pro binary search tree) Můžou nastat dvě situace:
    • prvek $x$ nalezneme
    1. splayujeme nalezený prvek do kořene pomocí splay algoritmu
      • prvek $x$ nenalezneme
    2. to znamená, že jsem v listu stromu, tento prvek tedy splayujeme až do kořene (provádíme to z důvodu zachování amortizované složitosti)

insert(x)

Myšlenka operace insert je možné vložení nového prvku (pokud se ve stromě již nenachází)

Algoritmus

  1. Pokusíme se najít hledaný prvek $x$. (klasickým algoritmem pro BVS) Můžou nastat dvě situace:
    • prvek $x$ nalezneme
    1. splayujeme nalezený prvek do kořene pomocí splay algoritmu a nic do stromu nevkládáme
      • prvek $x$ nenalezneme
    2. vložíme tedy prvek jako nový list a zároveň tento list vysplaujeme

delete(x)

Myšlenka operace delete je možné smazání prvku (pokud se ve stromě nachází)

Algoritmus

  1. Pokusíme se najít hledaný prvek $x$. (klasickým algoritmem pro binary search tree) Můžou nastat dvě situace:
    • prvek $x$ nalezneme
    1. prvek vysplaujeme až do kořene stromu a poté odstraníme, tím nám vzniknou dva nové stromy. Ty spojíme tak, že najdeme největší prvek v levém stromě, ten vysplaujeme, jelikož je to největší prvek tak nebude mít pravého syna a tedy můžeme celý pravý strom připojit jako pravé dítě
      • prvek $x$ nenalezneme

    2. vysplaujeme list u kterého jsme skončili vyhledávání

      Access lemma (Věta o přístupu)

      K vyslovení této věty potřebujeme nadefinovat pár termínů.

Nejprve zavedeme značení (bez toho ta věta nedává smysl):

  • $s(x)$ = velikost podstromu zakořeněného v $x$ (počet vrcholů).
  • $r(x)=\log ​s(x)$ (tzv. rank uzlu).
  • Potenciál stromu $\Phi = \sum_{x\in T}{r(x)}$

Moje pochopení termínů v vysvětlení access lemma pro splay trees

Lemma

Amortizovaná složitost vysplayování prvku $x$ do kořene $t$ je nejvíce $3 \times (r(t) - r(x)) + 1 = O(\log n)$

Předpoklady

  • Jeden krok zig stojí 1 jednotku času (1 rotace).
  • Kroky zig-zig a zig-zag stojí 2 jednotky času (2 rotace).
  • suma logaritmů - $\log a + \log b \leq 2 \cdot \log (a+b) - 2$

Důkaz

Potřebuji dokázat, že toto tvrzení platí pro

  • jednotlivé kroky (jednu operaci zig/zig-zig, zig-zag)
  • pro celou sekvenci kroků (sekvence zig, zig-zig, zig-zag)

1. Důkaz pro jednotlivý krok (jednu splay operaci)

Musím ukázat, že pro každý typ kroku (zig, zig-zig, zig-zag) platí, že jeho amortizovaná cena je omezena rozdílem ranků $x$ před a po provedení operace. Tedy, že amortizovaná složitost jedné splay operace je nejvíce $3 \times (r’(x) - r(x)) + 1$, kde $r(x)$ je rank prvku $x$ před operací splay a $r’(x)$ je rank po operaci.

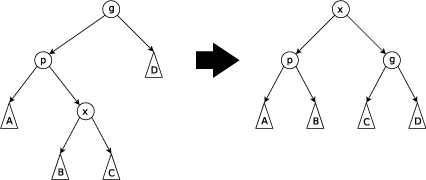

zig-zag

Jediné prvky, které se mohou změnit ranky jsou $x$, $p$ a $g$. Image Tedy $\Phi += (r’(x) - r(x)) + (r’(p) - r(p)) + r’(g) - r(g))$. Reálná cena operace je $2$, tedy amortizovaná cena podle vzorce:

Amortizovaná cena ($A$) = Skutečná cena + Změna potenciálu($\Delta \Phi$)

bude

\[A = 2 + r'(x) + r'(p) + r'(g) - r(x) - r(p) - r(g)\]

Chceme tedy dokázat, že $A \leq 3 \cdot r’(x) - r(x)$. Musíme tedy všechny ostatní ranky omezit pomocí $r(x)$ a $r’(x)$.

  1. Použijeme sumu logaritmů na $r’(p) + r’(g)’$: \(r'(p) + r'(g) = \log s'(p) + \log s'(g) \leq 2 \cdot \log(s'(p) + s'(g)) - 2\)

  2. Víme, že podstromy $T’(p)$ a $T’(g)$ jsou disjunktní a jsou obsaženy v $T’(x)$, víme tedy, že musí platit: $\log(s’(p) + s’(g)) \leq \log s’(x) = r’(x)$ a tedy platí \(r'(p) + r'(g) \leq 2 \cdot r'(x) - 2\)
  3. Výsledek můžeme nahradit v nerovnosti pro amortizovanou složitost \(A = 3r'(x) - r(x) - r(p) - r(g)\)
  4. Zbývající ranky $r(p)$ a $r(g)$ můžeme jednoduše omezit pomocí $r(x)$, protože $T(x)$ je jistě menší než $T(p)$ a $T(g)$. \(\begin{align} r(p) \geq r(x)\\ r(g) \geq r(x) \end{align}\)

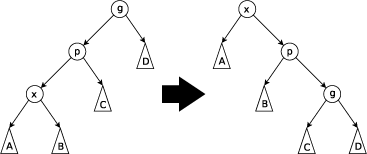

zig-zig

Stejná myšlenka platí i pro zig-zig. Znovu je reálná cena $2$. Ranky se mohou měnit pouze pro $x$, $p$ a $g$. Image

Takže amortizovaná cena bude \(A = 2 + r'(x) + r'(p) + r'(g) - r(x) - r(p) - r(g)\)

  1. Chceme nahradit $r’(g)$ pomocí $r(x)$ a $r’(x)$ Použijeme sumu logaritmů:
\[\begin{align} r(x) + r'(g) & = \log s(x) + log s'(g) \\ & \leq 2 \log (s(x) + s'(g)) - 2 \\ & \leq 2 \log s'(x) - 2 = 2r'(x) - 2 \end{align}\]

  1. Z toho již plyne, že $r’(z) \leq 2r’(x) - r(x) - 2$. Po nahrazení do rovnice amortizované ceny: \(A \leq 3r'(x) + r'(p) - 2r(x) - r(p) - r(g)\)

  2. Všechny ostatní výrazy už jsou trivální \(\begin{align} r(g) &= r'(x) &\text{protože } T(g) = T'(x) \\ r(p) &\geq r(x) &\text{protože } T(p) \supseteq T(x) \\ r'(p) &\leq r'(x) &\text{protože } T'(p) \subseteq T'(x) \\ \end{align}\)

  3. Z čehož tedy vyplývá, rovnice \(\begin{align} &A \leq 4r'(x) - 2r(x) - r(x) - r'(x) \\ &A \leq 3r'(x) - 3r(x) \end{align}\)

zig

  • Potřebuji dokázat, že $A \leq 3(r’(x)-r(x))+1$.

Reálná cena operace je $1$. Ranky se mohou měnit pouze v $x$ a $p$. Image Amortizovaná cena tedy bude vypadat takto: \(A = 1 + r'(x) + r'(y) - r(x) - r(y)\)

  1. Víme, že $r’(p) \leq r’(x)$ a $r(p) \geq r(x)$, tedy \(\begin{align} A &\leq 1 + 2r'(x) - 2r(x) \\ 1 + 2r'(x) - 2r(x) &\leq 1 + 3r'(x) - 3r(x) \\ A &\leq 1 + 3r'(x) - 3r(x) \end{align}\)

Můžeme provést úpravu v druhém řádku, protože víme, že $r’(x) - r(x)$ není nikdy záporná.

Důkaz pro splayování

Když provedeme celou operaci splay, je to posloupnost kroků. Pak tedy $r_0(x)$ je rank na začátku a $r_k(x)$ je rank po $k$-krocích.

Celková amortizovaná cena operace je součet cen jednotlivých kroků: $A_{\text{total}} = \sum_{i=0}^{k}{A_i}$

Jelikož podle předchozího důkazu víme, že pro všechny tři různé kroky (zig, zig-zig, zig-zag) platí: \(3 \times (r'(x) - r(x)) + 1\)

Můžeme rovnici sepsat jako \(A_{\text{total}} \leq \sum(3 \times (r_i(x) - r_{i-1}(x))) + 1\) (+ 1 je za případný poslední zig, který může nastat v kořeni)

Využitím teleskopické sumy (jednotlivé prvky se mezi sebou odečítají) zbude jen první a poslední člen \(\begin{align} A_{\text{total}} &\leq 3(r_k(x) - r_0(x)) + 1 \\ A_{\text{total}} &\leq 3(r(t) - r(x)) + 1 \end{align}\) když si nyní vzpomeneme na definici $r(x)$: \(r(v)=\log_2​(\text{počet uzlů v podstromu v})\) Dosadíme maximální možnou hodnotu pro $r(t)$ a minimální pro $r(x)$ (abychom získali horní odhad):

\(\begin{align} A_\text{total}​&≤3\cdot(\log_2​n−0)+1 \\ A_\text{total}​&≤3 \cdot \log_2 ​n+1 \end{align}\)

Závěr

Výraz $3 \cdot \log_2 ​n+1$ patří do třídy složitosti $O(\log n)$
