k-d strom je statická binární stromová datová struktura, která se používá na vyhledávání v multidimenzionálním prostoru (porovnává více kritérií) - podobně jako range tree

[!note] Pozor

• tato stromová struktura není samovyvažovací (i když existují samovyvažovací verze adaptive k-d trees)
• často se s ní pracuje tak, že pracujeme nad statickými daty

Myšlenka

“k” ve názvu k-d trees odkazuje na počet dimenzí (vlastností), se kterými pracujeme.

Ukázka principu (na dvou dimenzích $x$, $y$)

Takže kořen začne s výběrem jedné z dimenzí (dejme tomu dimenze $x$). Děti tohoto vrcholu budou naopak porovnávat podle dimenze $y$. Takto se alternuje mezi $k$ (v našem případě 2 dimenzemi).

Vizuálně se nad tím dá uvažovat tak, že kořen rozděluje náš k-dimenzionální prostor na dvě půlky v dimenzi $x$. Jeho děti pak rozdělují již přidělenou půlku v dimenzi $y$.

Charakteristické vlastnosti

Jelikož se počet bodů snižuje o polovinu v každé hladině, platí že výška stromu je $O(\log n)$, kde $n$ je celkový počet bodů

Operace

Build

Pokud pracujeme se statickými daty, můžeme sestavit perfektně vybalancovaný strom, což zaručuje optimální výkon při vyhledávání.

Konstrukce probíhá rekurzivně metodou rozděl a panuj:

1. Výběr osy: Zvolíme dimenzi (osu), podle které budeme prostor dělit. Dimenze se v každém patře stromu pravidelně střídají (např. $x→y→z→x→\dots$).
2. Hledání mediánu: V aktuální sadě bodů najdeme medián vzhledem ke zvolené ose.
3. Vytvoření uzlu: Tento medián se stane kořenem (dělicím bodem). Body s menší hodnotou v dané ose jdou do levého podstromu, body s větší hodnotou do pravého.
4. Rekurze: Proces opakujeme pro levou a pravou část s nově zvolenou osou, dokud nerozdělíme všechny body.

Analýza složitosti

• Časová složitost: $O(n\log n)$
  • Na každé hladině stromu hledáme medián v čase $O(n)$
  • Jelikož strom pokaždé půlíme, výška stromu je $\log n$.
  • Celkově tedy $O(n)⋅O(\log n)=O(n\log n)$.
• Prostorová složitost: $O(n)$
  • Potřebujeme uložit všech $n$ bodů (každý uzel stromu odpovídá jednomu bodu).

Nearest neighbor

Nejužitečnější operace je operace nalezení nejbližšího souseda.

Cílem je najít bod ve stromě, který je nejblíže zadanému bodu $Q$ (query point).

1. Průchod dolů (hledání kandidáta)

• Sestupujeme stromem od kořene dolů, jako bychom bod Q chtěli vložit.
• V každém uzlu se podle aktuální dimenze rozhodneme vlevo/vpravo.
• Dojdeme až do listu. Tento list (a body na cestě k němu) považujeme za náš “aktuálně nejlepší” (current best) výsledek a vypočítáme jeho vzdálenost $d$.

2. Průchod nahoru (rekurze a prořezávání)

Při návratu nahoru po stromě (unwinding) v každém uzlu kontrolujeme:

1. Je uzel blíž? Pokud je uzel, kterým se vracíme, blíže k $Q$ než náš “current best”, aktualizujeme “current best”.
2. Mám jít do druhé větve? Musíme zjistit, zda v podstromě, který jsme původně přeskočili, může být bližší bod.

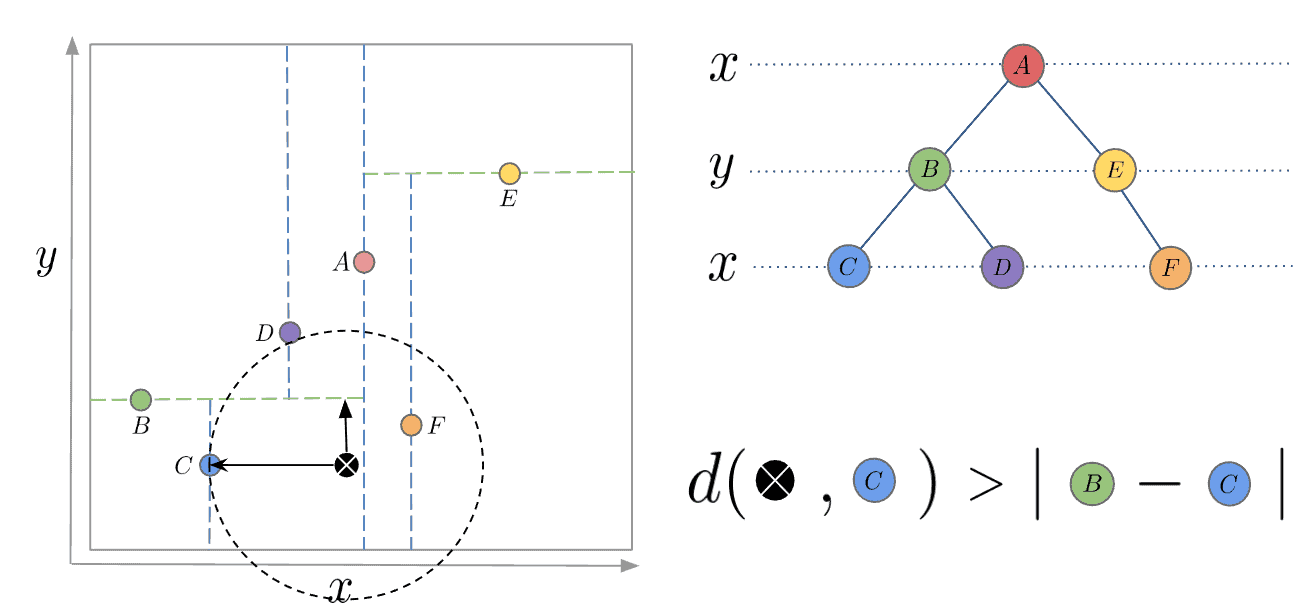

   • Představa: Kolem bodu $Q$ opíšeme kružnici (kouli) o poloměru $d$.
   • Test: Protíná tato kružnice dělicí rovinu aktuálního uzlu?
     • ANO: V druhé větvi může být bližší bod. Musíme ji prohledat rekurzivně.
     • NE: Celou druhou větev můžeme ignorovat (prořezávání prostoru).

Tipy pro efektivitu

• Kvadratická vzdálenost: Pro porovnávání se používá $d^2$ (vzdálenost bez odmocniny), je to výpočetně levnější.
• K-Nearest: Pokud hledáme k nejbližších bodů, udržujeme si seznam k nejlepších kandidátů a ořezáváme podle vzdálenosti k tomu nejvzdálenějšímu z nich.

Range search

Cílem je najít všechny body, které leží uvnitř zadaného hyper-boxu (ve 2D případě se jedná o obdelník).

Princip: Algoritmus prochází strom a porovnává dotazovaný rozsah s rozsahem (obdélníkem), který reprezentuje aktuální uzel.

• Pokud se rozsahy nepřekrývají, celou větev zahodí.
• Pokud rozsah uzlu zcela leží uvnitř dotazu, vypíše všechny body v podstromu.
• Pokud se částečně překrývají, pokračuje rekurzivně do dětí.

Časová složitost

Složitost závisí na počtu dimenzí $k$:

1. Pro $k=2$ (2D strom): Složitost je $O(\sqrt{n})$.
2. Pro obecné k: Složitost je $O(n^{1−1/k}+m)$.

[!important] “curse of dimensionality” Ze vzorce $O(n^{1−1/k}+m)$, s rostoucím počtem dimenzí $k$ se exponent blíží k $1$. To znamená, že ve vysokých dimenzích (např. $100D$) se k-d strom začíná chovat skoro jako lineární vyhledávání $O(n)$ a ztrácí svou výhodu.

Vysvětlení časové složitosti

Představ si, že tvůj vyhledávací obdélník je velmi úzký (vypadá jako čára). Chceme spočítat, kolik oblastí (uzlů) taková čára může protnout.

V 2D k-d stromě se dělení střídá: $x,y,x,y…$

• Když rozdělíš prostor podle $x$, tvoje vodorovná čára protne obě nově vzniklé oblasti.
• Když v další úrovni rozdělíš prostor podle $y$ (vodorovně), tvoje vodorovná čára protne pouze jednu ze dvou oblastí (protože jedna je nad ní a druhá pod ní).

Intuitivní vysvětlení

1. Klasický strom (úplné prohledání): Kdybychom v každém kroku navštívili oba syny (všechny podstromy), počet navštívených uzlů by se v každé hladině zdvojnásobil. V hloubce $h$ bychom měli $2h$ uzlů. Jelikož výška stromu je $h=\log_2​n$, celkový počet uzlů je $2^{\log_2 ​n}=n$. (To je lineární průchod).

2. Náš případ (k-d strom): My ale nenavštěvujeme oba syny v každém kroku. Děláme to jen v každém druhém kroku (jen když řežeme podle osy $x$).

   • Krok $x$: Rozvětvíme se (jdeme do 2 synů).
   • Krok $y$: Nerozvětvíme se (jdeme jen do 1 syna).

Výsledek: Efektivně se “rozvětvujeme” (násobíme počet uzlů dvěma) jen v polovině případů oproti plnému stromu.

Pokud má strom výšku $h$, my se rozvětvíme jen $\frac{h}{2}$​-krát. Počet navštívených uzlů tedy není $2^h$, ale: \(2^{h/2}\) A teď dosadíme za $h$ (výška stromu je $\log_2 n$): \(2^{\frac{log_2 n}{2}} = (2^{\log_2 n})^{1/2} = n^{1/2} = \sqrt n\) —

Dynamické k-d stromy

Standardní k-d strom je skvělý pro statická data (postavíš ho jednou a pak jen hledáš). Pokud do něj ale začneš nekontrolovaně vkládat body, strom se „zkroutí“ a přestane být vyvážený. Tady nastupují BB(alpha) tree (weight balanced tree) (Bounded Balance stromy, známé také jako stromy s váhovou vyvážeností).

Místo toho, aby byl k-d strom vyvažován rotacemi, použije se technika částečného přestavění (partial rebuilding).
